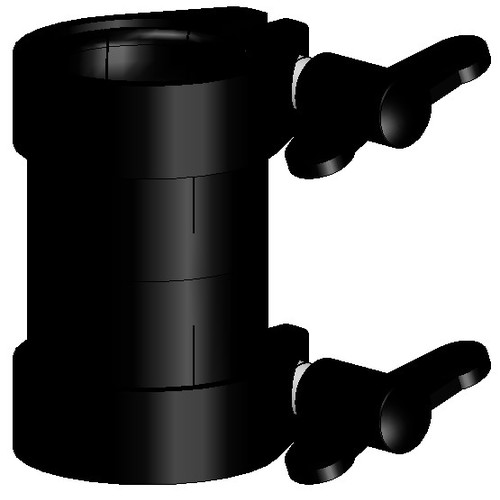

Kugelfassung 2G40 Länge 60 mm schwarz

Stk
in den Warenkorb
Art.Nr. F4205
Preis netto 82,75 €
Preis 98,47 €
  Alle Preise zzgl. Versandkosten, Nettopreise zzgl. 19 % MwSt.
  discounts Stufenloser Mengenrabatt: Ihr Vorteil – für jedes weitere Teil ab 3 Stk gewähren wir mehr Rabatt. Legen Sie Ihre Wunschmenge in den Warenkorb und Sie bekommen direkt den jeweiligen Rabatt angezeigt.
Lieferzeit sofort verfügbar (lagernd)

Technische Spezifikation
Farbe schwarz
Werkstoff/e Aluminium (eloxiert), Stahl (verzinkt), Kunststoff
Systemgröße G40
Justierbereich Neigung ±90°, Drehung 360°
Tragkraft statisch mindestens 150 N (15 kg)
Verdrehfestigkeit Kugel mindestens 40 Nm
Fixierung Kugel mit Flügelschraube oder Innensechskantschraube, beide Schrauben liegen bei
Länge L [mm] 60
Artikelbeschreibung

Mit dieser Doppelkugelfassung und mit 2 der unten aufgeführten Kugelköpfen können Sie sich eine Halterung mit großem Einstellbereich zusammen stellen. Z. B. für:

Terminals
Touch-Screens
Anzeigegeräte
Monitore
u.a.m.

Die Länge L bezieht sich auf den Abstand zwischen den beiden Kugeldrehpunkten.
Artikelvarianten
    Länge L [mm]
   60100120 ... 300
Farbesilbern
F4204: Kugelfassung 2G40 Länge 60 mm silbern
F4200: Kugelfassung 2G40 Länge 100 mm silbern
F4202: Kugelfassung 2G40 Länge L 120 ... 300 mm silbern
schwarz
F4205: Kugelfassung 2G40 Länge 60 mm schwarz
F4201: Kugelfassung 2G40 Länge 100 mm schwarz
F4203: Kugelfassung 2G40 Länge L 120 ... 300 mm schwarz
Anwendungsbeispiele

Beispiel 1078: Bildschirmhalterung für einen 24" Monitor mit Doppelkugelgelenk G40

Beschreibung

Ziel bei dieser Doppelkugelgelenkhalterung ist es, den Neigebereich bis zur Horizontalen zu erweitern, sodass die Bildschirmfläche bei Nichtbedarf durch Ablage geschützt werden kann. Hierfür muss die Halterung auf einen um die Bildschirmtiefe erhöhten Sockel geschraubt werden.

Verwendete/r Artikel

F4200
K4000
Z4002
Z4000

Beispiel hilfreich?

kaum 1/5 2/5 3/5 4/5 5/5 sehr   –    5,0 von 5 Punkten bei 4 Bewertungenvote

Beispiel 1095: Kassenterminal-Halterung mit Doppelkugelgelenk

Beschreibung

Die Terminalhalterungen finden Verwendung an der Kundentheke der Konditorei & Café Rabien in Berlin: https://www.rabien-berlin.de/.

Verwendete/r Artikel

Z4003
K4000
F4202
